Categorieën en werkingsprincipes van patroonverwarmers
Patroonverwarmers, ook bekend als elektrische verwarmingsstaven met enkel- uiteinde, zijn veelgebruikte industriële verwarmingselementen die zijn ontworpen met een voedingsdraad die zich slechts aan één uiteinde uitstrekt. In tegenstelling tot verwarmingsbuizen met dubbel- uiteinde gebruiken patroonverwarmers doorgaans een sterverbindingsmethode en zijn ze vooral geschikt voor toepassingen zoals matrijsverwarming en luchtverwarming. Bij matrijstoepassingen worden patroonverwarmers rechtstreeks in nauwkeurig geboorde gaten in de matrijs gestoken. Het lead-uiteinde wordt meestal vastgezet met een pakking of bevestigingsmiddel om beweging tijdens bedrijf te voorkomen, waardoor stabiliteit en consistente warmteoverdracht worden gegarandeerd.
Een van de meest kritische overwegingen bij het selecteren of vervaardigen van patroonverwarmers is de juiste afstemming van de diameter van het verwarmingselement op de diameter van het installatiegat. Als de diameter van de verwarmer te groot is, wordt installatie onmogelijk. Bovendien kan een te grote verwarmer, als gevolg van thermische uitzetting tijdens bedrijf, problemen veroorzaken bij het verwijderen en onderhouden ervan. Omgekeerd, als de diameter van de verwarmer te klein is, zal een overmatige speling tussen de verwarmer en de wand van het gat de efficiëntie van de warmteoverdracht aanzienlijk verminderen en de levensduur van de verwarmer verkorten. Daarom is het bereiken van een optimale pasvorm essentieel voor zowel prestaties als duurzaamheid.
Structureel bestaan patroonverwarmers uit een metalen omhulsel met weerstandsdraad, meestal gemaakt van een nikkel-chroomlegering, omgeven door zeer compact magnesiumoxidepoeder voor isolatie en efficiënte warmtegeleiding. Wanneer er elektrische stroom door de weerstandsdraad vloeit, wordt er warmte gegenereerdDe wet van Joule, waarin staat dat de geproduceerde warmte evenredig is met het kwadraat van de stroom vermenigvuldigd met de weerstand. Het verwarmingsmechanisme houdt in dat elektronen versnellen onder een elektrisch veld, botsen met atomen en moleculen en elektrische energie omzetten in thermische energie, waardoor de temperatuur van de verwarmer en zijn omgeving stijgt.
Onder constante spanningsomstandigheden moet de relatie tussen weerstand, stroom en vermogen zorgvuldig in evenwicht zijn. Een lagere weerstand maakt een hogere stroom mogelijk, wat resulteert in een groter uitgangsvermogen, terwijl een hogere weerstand de stroom en het vermogen vermindert. Het selecteren van een draad met een lagere weerstand verbetert echter niet noodzakelijkerwijs de efficiëntie of verlaagt de kosten. Overmatige stroom kan de belastingscapaciteit van de weerstandsdraad overschrijden, wat kan leiden tot oververhitting, schade of voortijdige uitval. Daarom moet bij het ontwerp van patroonverwarmers rekening worden gehouden met factoren zoals vermogensdichtheid, materiaallimieten en toepassingsvereisten om een veilige en betrouwbare werking te garanderen.

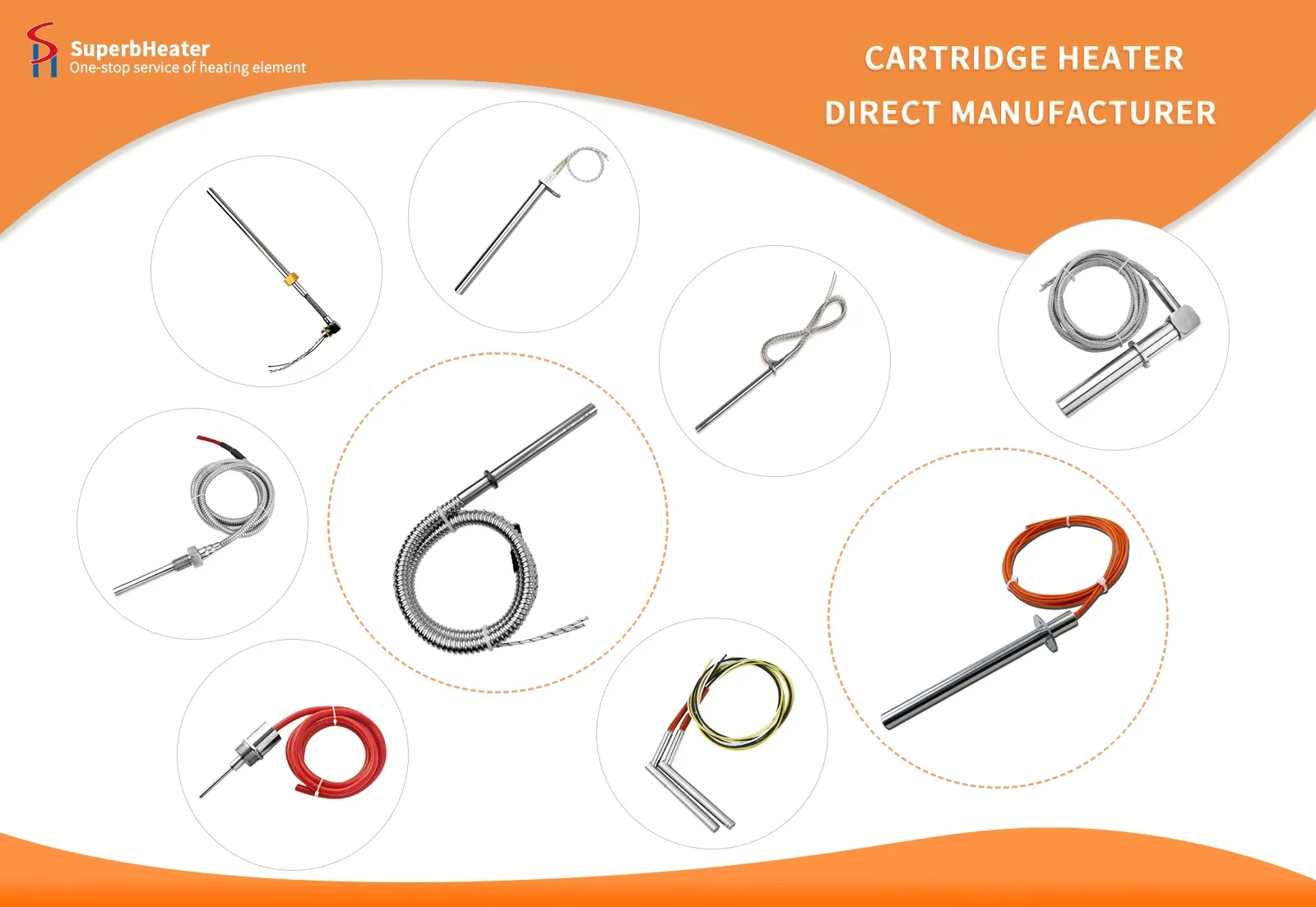

Patroonverwarmers kunnen in verschillende categorieën worden ingedeeld op basis van hun grootte, vorm en toepassing:
Micro-patroonverwarmershebben diameters variërend van Φ2,2 tot Φ5,9 mm en worden doorgaans gebruikt in precisie-instrumenten en kleinschalige- verwarmingstoepassingen waar de ruimte beperkt is.
Standaard patroonverwarmers, met diameters van Φ6 tot Φ25 mm, zijn het meest gebruikte type en zijn geschikt voor algemene industriële toepassingen, waaronder plastic mallen, verpakkingsmachines en verwarmingsplaten.
Grote patroonverwarmers, variërend van Φ25 tot Φ100 mm in diameter, zijn ontworpen voor zware- toepassingen die een hoger vermogen en grotere verwarmingsoppervlakken vereisen.
Half-circulaire patroonverwarmerszijn speciaal ontworpen voor matrijstoepassingen. Deze verwarmers zijn halfrond gebogen en vertrouwen na installatie op hun inherente uitzettingskracht om een goede pasvorm in de vormholte te bereiken. Ze bieden voordelen zoals een hoge vermogensdichtheid, snelle verwarming, lange levensduur en uitstekende thermische efficiëntie, waardoor ze ideaal zijn voor mallen die hoge temperaturen en snelle verwarmingscycli vereisen.
Verwarmingselementen met platte patronenworden gebruikt in gespecialiseerde omgevingen, vooral in mallen met niet-standaard of taps toelopende holtes. Hun platte ontwerp zorgt voor beter oppervlaktecontact en verbeterde warmteoverdracht in specifieke configuraties.
Holle patroonverwarmershebben een holle interne structuur, waardoor een snelle verwarming van lucht of gassen mogelijk is. Ze worden vaak gebruikt in toepassingen waar luchtstroomverwarming vereist is.
Conische en vierkante patroonverwarmerszijn ontworpen voor unieke of complexe matrijsgeometrieën, zoals taps toelopende gaten of onregelmatige holtes, waarbij standaard cilindrische verwarmers geen optimale prestaties kunnen leveren.
Kortom, patroonverwarmers zijn veelzijdige en efficiënte verwarmingsoplossingen die veel worden gebruikt in verschillende industrieën. Goede selectie-, installatie- en ontwerpoverwegingen-vooral met betrekking tot grootte, weerstand en toepassingsomgeving- zijn essentieel om de prestaties te maximaliseren, de veiligheid te garanderen en de levensduur te verlengen.
